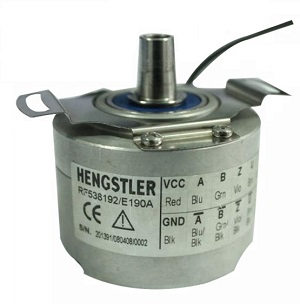

Энкодеры Hengstler

Технологичность и гибкость являются ключевыми характеристиками инкрементальных и абсолютных энкодеров Hegstler. Благодаря модульной конструкции, пользователи могут подобрать необходимую конфигурацию из более, чем двух миллионов возможных вариантов.

Компания Hengstler производит широкую линейку инкрементальных энкодеров Hengstler, начиная от недорогих стандартных моделей и заканчивая исключительно надежными моделями для тяжелых условий эксплуатации.

Инкрементальные энкодеры Hegstler

HSD37

• диаметр корпуса (мм): 95;
• диаметр вала (полый)(мм): 6…24;
• разрешение (имп/об): 15…5000;
• диапазон рабочих температур (°С): -40…100;
• класс защиты: IP67;
• интерфейс: дифференциальный линейный и др.

HSD38

• диаметр корпуса (мм): 96,5;
• диаметр вала (полый)(мм): 12…20;
• разрешение (имп/об): 15…5000;
• диапазон рабочих температур (°С): -40…100;
• класс защиты: IP67;
• интерфейс: дифференциальный линейный и др.

ISD25

• диаметр корпуса (мм): 58;
• диаметр вала (полый)(мм): 6…19;
• разрешение (имп/об): 1…3600;
• диапазон рабочих температур (°С): -40…100;
• класс защиты: IP67;
• интерфейс: дифференциальный линейный и др.

ISD37

• диаметр корпуса (мм): 95,3;
• диаметр вала (полый)(мм): 6…25;
• разрешение (имп/об): 15…5000;
• диапазон рабочих температур (°С): -40…100;
• класс защиты: IP67;
• интерфейс: дифференциальный линейный и др.

ICURO RI30

• диаметр корпуса (мм): 30;
• диаметр вала (сплошной)(мм): 5;
• разрешение (имп/об): 5…1500;
• диапазон рабочих температур (°С): -10…+70;
• класс защиты: IP50 / IP64;
• интерфейс: Push-pull, RS422.

ICURO RI32

• диаметр корпуса (мм): 30;
• диаметр вала (сплошной)(мм): 5…6;
• разрешение (имп/об): 5…1500;
• диапазон рабочих температур (°С): -10…+60;
• класс защиты: IP50;
• интерфейс: Push-pull, RS422.

ICURO RI38

• диаметр корпуса (мм): 39;
• диаметр вала (сплошной)(мм): 6;
• разрешение (имп/об): 5…3600;
• диапазон рабочих температур (°С): -10…+60;
• класс защиты: IP50;
• интерфейс: Push-pull, RS422.

ICURO RI41

• диаметр корпуса (мм): 40;
• диаметр вала (сплошной)(мм): 6;
• разрешение (имп/об): 5…3600;
• диапазон рабочих температур (°С): -10…+70;
• класс защиты: IP50;
• интерфейс: Push-pull, RS422 и др.

ICURO RI42

• диаметр корпуса (мм): 40;
• диаметр вала (сплошной)(мм): 6;
• разрешение (имп/об): 5…1024;
• диапазон рабочих температур (°С): 0…+60;
• класс защиты: IP64;
• интерфейс: Push-pull, RS422 и др.

HSD44T

• диаметр корпуса (мм): 112;
• диаметр вала (полый)(мм): 16;
• разрешение (имп/об): 1024;
• диапазон рабочих температур (°С): -40…100;
• класс защиты: NEMA 6;
• интерфейс: Push-pull, RS422 и др.

ICURO RI76

• диаметр корпуса (мм): 76;
• диаметр вала (полый)(мм): 15…42;
• разрешение (имп/об):20…10000;
• диапазон рабочих температур (°С):
• класс защиты: IP50 / IP64;
• интерфейс: Push-pull, RS422 и др.

ICURO RX70

• взрывозащищенного исполнения в соответствии с CE, ATEX, IECEx;
• диаметр корпуса (мм): 70;
• диаметр вала (сплошной)(мм): 10;
• разрешение (имп/об):1…10000;
• диапазон рабочих температур (°С): -40…60;
• класс защиты: IP64 / IP67;
• интерфейс: Push-pull, RS422 и др.

ICURO RX71

• взрывозащищенного исполнения в соответствии с CE, ATEX, IECEx;
• диаметр корпуса (мм): 70;
• диаметр вала (сплошной)(мм): 10;
• разрешение (имп/об): 2…10000;
• диапазон рабочих температур (°С): -40…60;
• класс защиты: IP64 / IP67;
• интерфейс: Push-pull, RS422 и др.

ICURO RI64

• диаметр корпуса (мм): 63;
• диаметр вала (полый)(мм): 10…16;
• разрешение (имп/об): 360…5000;
• диапазон рабочих температур (°С): -40…100;
• класс защиты: IP64 / IP67;
• интерфейс: Push-pull, RS422 и др.

ICURO RI59

• диаметр корпуса (мм): 58;
• диаметр вала (сплошной)(мм): 9,52…10;
• разрешение (имп/об): 2…10000;
• диапазон рабочих температур (°С): -10…70;
• класс защиты: IP67;
• интерфейс: Push-pull, RS422 и др.

ICURO RI58

• диаметр корпуса (мм): 58;
• диаметр вала (сплошной/полый)(мм): 6…12/6…15;
• разрешение (имп/об):1…10000;
• диапазон рабочих температур (°С):
• класс защиты: IP40 / IP50 / IP64 / IP67;
• интерфейс: Push-pull, RS422 и др.

Абсолютные энкодеры Hegstler серии ACURO отличаются  инновационной компактной конструкцией, простотой эксплуатации и оптимизированной функциональной надежностью. Благодаря модульной концепции, вы всегда можете подобрать модель, оптимальную для вашей системы автоматизации двигателя.

Абсолютные энкодеры Hegstler серии ACURO

ACURO AC58

• диаметр корпуса (мм): 58;
• диаметр вала (сплошной/полый)(мм): 6…12/9,52…14;
• разрешение (ST/MT)(бит):10…22/4…12;
• частота вращения (об/мин):10000;
• диапазон рабочих температур (°С): -40 … +100;
• класс защиты: IP50 / IP64 / IP67;
• интерфейс: BiSS / SSI, CANopen, Profibus и др.

ACURO AC36

• диаметр корпуса (мм): 38,1;
• диаметр вала (сплошной/полый)(мм): 6/8;
• разрешение (ST/MT):12…19/12;
• частота вращения (об/мин): 10000;
• диапазон рабочих температур (°С): -40 … +100;
• класс защиты: IP50 / IP64;
• интерфейс: BiSS / SSI.

ACURO AR62

• диаметр корпуса (мм): 58;
• диаметр вала (сплошной)(мм): 9,52…12;
• разрешение (ST/MT):12/12…16;
• диапазон рабочих температур (°С): -40 … +100;
• класс защиты: IP67 / IP 69K;
• интерфейс: BiSS / SSI, Analog, CANopen.

ACURO AR63

• диаметр корпуса (мм): 58;
• диаметр вала (сплошной)(мм): 9,52…10;
• разрешение (ST/MT): 12/12…16;
• диапазон рабочих температур (°С): -40 … +100;
• класс защиты: IP67 / IP69K;
• интерфейс: BiSS / SSI, Analog, CANopen.

ACURO AD36

• диаметр корпуса (мм): 38,1;
• диаметр вала (сплошной)(мм): 6;
• разрешение (ST/MT):12…19/12;
• частота вращения (об/мин):10000;
• диапазон рабочих температур (°С):-40…120;
• класс защиты: < IP40;
• интерфейс: BiSS / SSI.

ACURO AD34

• диаметр корпуса (мм): 38,1;
• диаметр вала (сплошной)(мм): 6;
• разрешение (ST/MT):12…19/12;
• частота вращения (об/мин):10000;
• диапазон рабочих температур (°С):-15…120;
• класс защиты: < IP40;
• интерфейс: BiSS / SSI.

ACURO AD35

• диаметр корпуса (мм): 38,1;
• диаметр вала (полый)(мм): 6…8;
• разрешение (ST):12…22;
• частота вращения (об/мин):10000;
• диапазон рабочих температур (°С): -15…120;
• класс защиты: < IP40;
• интерфейс: BiSS / SSI.

ACURO AD58

• диаметр корпуса (мм): 58;
• диаметр вала (сплошной/полый)(мм): 10/10…12;
• разрешение (ST/MT):12…22/12;
• частота вращения (об/мин):10000;
• диапазон рабочих температур (°С): -15…120;
• класс защиты: < IP40;
• интерфейс: BiSS / SSI.

ACURO AC59

• корпус из нержавеющей стали;
• диаметр корпуса (мм): 58;
• диаметр вала (сплошной)(мм): 9,52…10;
• разрешение (ST/MT):10…17/12;
• частота вращения (об/мин): 6000;
• диапазон рабочих температур (°С): -40 … +100;
• класс защиты: IP67
• интерфейс: BiSS / SSI, Parallel.

ACURO AC61

• корпус из нержавеющей стали;
• диаметр корпуса (мм): 61,5;
• диаметр вала (сплошной)(мм): 9,52…10;
• разрешение (ST/MT):10…17/4…12;
• частота вращения (об/мин): 6000;
• диапазон рабочих температур (°С): -40 … +100;
• класс защиты: IP67;
• интерфейс: BiSS / SSI, CANopen, Profibus и др.

ACURO AX65

• взрывозащищенного исполнения в соответствии с CE, ATEX, IECEx;
• корпус из нержавеющей стали;
• диаметр корпуса (мм): 59;
• диаметр вала (сплошной)(мм): 10;
• разрешение (ST/MT):12/12…16;
• класс защиты: IP66, IP67
• интерфейс: BiSS / SSI, CANopen.

ACURO AX73

• взрывозащищенного исполнения в соответствии с CE, ATEX, IECEx;
• корпус из нержавеющей стали;
• диаметр корпуса (мм): 59;
• диаметр вала (сплошной)(мм): 10;
• разрешение (ST/MT):10…22/12;
• класс защиты: IP66, IP67;
• интерфейс: BiSS / SSI, Profibus.

ACURO AX70

• взрывозащищенного исполнения в соответствии с CE, ATEX, IECEx;
• диаметр корпуса (мм): 70;
• диаметр вала (сплошной)(мм): 10;
• разрешение (ST/MT):10…17/12;
• диапазон рабочих температур (°С):-40…+60;
• класс защиты: IP64 / IP67;
• интерфейс: BiSS / SSI, CANopen, Profibus и др.

ACURO AX71

• взрывозащищенного исполнения в соответствии с CE, ATEX, IECEx;
• диаметр корпуса (мм): 70;
• диаметр вала (сплошной)(мм): 10;
• разрешение (ST/MT):10…17/12;
• диапазон рабочих температур (°С): -40…+60;
• класс защиты: IP64 / IP67;
• интерфейс: BiSS / SSI, CANopen, Profibus и др.

Синус/косинус энкодеры Hegstler

Синус/косинус энкодеры Hegstler характеризуются малыми гармоническими искажениями  и являются предпочтительным выбором в приводах с высокой динамикой.

Они обеспечивают высокую функциональную надежность, благодаря невосприимчивости к помехам и контролю/мониторингу системы.

S21 Sinus

• диаметр корпуса (мм): 53;
• диаметр вала (сплошной/полый)(мм): 10/8…12,7;
• разрешение (имп/об):1024…2048;
• класс защиты: IP40;
• интерфейс: SinCos 1Vss.

Резольверы Hegstler

Бесщеточные резольверы Hegstler являются идеальными индикаторами положения ротора бесщеточных двигателей, роботов или прямых приводов.

Они прочны, надежны и подходят для высоких рабочих температур до 155 ° C, устойчивы к большинству технологических жидкостей, загрязнениям, радиации и электромагнитным помехам, а также к ударам и вибрации.

Серия BRCX

• диаметр корпуса (мм): 25,4 ... 139,7;
• диаметр вала (полый)(мм): 4 ... 92,71;
• разрешение (ST):в зависимости от обработки сигнала;
• класс защиты: < IP40;
• интерфейс: аналоговый.

Серия BRX

• диаметр корпуса (мм): 38,1 ... 53,34;
• диаметр вала (полый)(мм): 9,52 ... 22;
• разрешение (ST):в зависимости от обработки сигнала;
• класс защиты: < IP40;
• интерфейс: аналоговый.

Серия R11

• диаметр корпуса (мм): 27,94;
• диаметр вала (сплошной)(мм): 4…6;
• разрешение (ST):в зависимости от обработки сигнала;
• класс защиты: IP40;
• интерфейс: аналоговый.

Серия R25

• диаметр корпуса (мм): 66,55;
• диаметр вала (сплошной)(мм): 9,25;
• разрешение (ST):в зависимости от обработки сигнала;
• класс защиты: IP64 / IP65;
• интерфейс: аналоговый.
