Координатные и поворотные столы Dover

Dover Motion занимает лидирующие мировые позиции в сегменте высокоточных систем позиционирования и линейного движения.

Американская компания Dover Motion входит в состав корпорации Danaher Motion. Специализация компании -  разработка и производство координатных и поворотных столов.

Высокое качество, точность и производительность продуктов Dover обеспечивается использованием запатентованной технологии воздушных подшипников и внедрением в производство системы менеджмента качества ISO 9001: 2008.

Линейные приводы, и столы Dover находят широкое применение в приложениях, требующих высокой точности позиционирования: в автомобилестроении, полупроводниковой промышленности, в производстве электронного и оптического оборудования, в нано-технологиях и многих других.

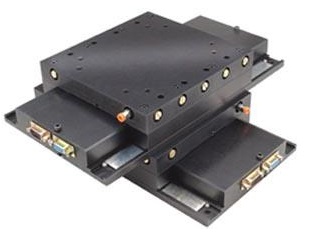

Координатные столы Dover

• Обеспечивают точность позиционирования до 1 мкм и грузоподъемность до 175 кг.

Поворотные столы Dover

• Обеспечивают точность углового позиционирования до 88 мрад и грузоподъемность до 45 кг,.

Высокоскоростные шпиндели Dover

• Обеспечивают точность <± 0.005% при 25000 об/мин.

В компании Высота вы можете купить как простые линейные приводы, так и сложные координатные столы с синхронизацией по нескольким осям и программным интерфейсом, а также высокооборотные шпиндели.

Координатные столы Dover

Столы с прямым приводом

Серия DOF

• столы для оптических микроскопов;
• длина хода (мм): 5;
• разрешение (нм): 1,25.

Серия MMX

• миниатюрные низкопрофильные столы с сервоприводом;
• длина хода (мм): 25…150;
• точность (мкм): < 3.

Серия MAG

• столы с сервоприводом и подвижным магнитом;
• длина хода (мм): 25…250;
• точность (мкм): < 3;
• грузоподъемность (кг): 75.

Серия AG

• столы для больших нагрузок с высокоточными воздушными подшипниками;
• длина хода (мм): 150…400;
• точность (мкм): < 4;
• грузоподъемность (кг): 40.

Серия FB

• низкопрофильные линейные позиционеры с воздушными подшипниками;
• длина хода (мм): 20…100;
• точность (мкм): < 2;
• грузоподъемность (кг): 15.

Двух-координатные XY столы

Серия XYR

• компактные и жесткие столы с ходовым винтом;
• длина хода (мм): 50…300;
• точность (мкм): 15;
• грузоподъемность (кг): 175.

Серия XYRB

• компактные и жесткие столы с шариковым винтом и энкодером (опционально) для повышения точности позиционирования;
• длина хода (мм): 50…300;
• точность (мкм): 8;
• грузоподъемность (кг): 175.

Серия XYA

• столы со встроенным двигателем и контроллером;
• длина хода (мм): 100…200;
• точность (мкм): 50;
• грузоподъемность (кг): 10.

Серия XYL

• самые габаритные столы в данной линейке, рассчитанные на большие нагрузки;
• длина хода (мм): 300…685;
• точность (мкм): 35;
• грузоподъемность (кг): 175.

Столы для микроскопов

Серия OFS

• низкопрофильные столы с открытой рамой;
• длина хода (мм): 50…200;
• точность (мкм): 15;
• грузоподъемность (кг): 2.

Серия OFL

• столы с открытой рамой и увеличенной длиной хода и грузоподъемностью;
• длина хода (мм): 200…635;
• точность (мкм): 80;
• грузоподъемность (кг): 80.

Серия XYMR

• столы для автоматического высокоточного XY-позиционирования;
• длина хода (мм): 150;
• точность (мкм): 30;
• грузоподъемность (кг): 10.

Серия DDM

• столы прямого привода с наилучшей точностью и повторяемостью среди столов с открытой рамой;
• длина хода (мм): 120х80;
• точность (мкм): 2;
• грузоподъемность (кг): 1.

Винтовые столы

Серия FM

• столы с шариковым винтом и большими перекрещивающимися роликовыми подшипниками;
• длина хода (мм): 100…300;
• точность (мкм): 5;
• грузоподъемность (кг): 115.

Серия KV

• миниатюрные столы с ходовым винтом и шаговым двигателем;
• длина хода (мм): 25…200;
• точность (мкм): 15;
• грузоподъемность (кг): 15.

Серия ZE

• подъемные столы (по оси Z) с 200 мм2 рабочей площадью;
• длина хода (мм): 12…38;
• точность (мкм): 15;
• грузоподъемность (кг): 10.

Серия LM

• одноосные столы с перекрестными направляющими и шаговым двигателем;
• длина хода (мм): 50…250;
• точность (мкм): 15;
• грузоподъемность (кг): 175.

Серия LMB

• высокоточные одноосные столы с шариковым винтом и перекрестными роликовыми подшипниками;
• длина хода (мм): 50…250;
• точность (мкм): 8:
• грузоподъемность (кг): 175.

Поворотные столы Dover

Столы с прямым приводом

Серия RTR

• моторизированные столы с перекрестными роликовыми подшипниками и прецизионным червячным приводом для систем автоматизации производства и медоборудования;
• Ø рамы (дюйм): 4, 6, 8, 10 и 12;
• угол поворота (град): 360;
• точность (град): 0.05;
• скорость вращения (об/мин): 5…25;
• грузоподъемность (кг): 10…15.

Серия DRT

• сверхкомпактные столы с прямым приводом, обеспечивающие в 10 раз большую скорость, разрешение и повторяемость по сравнению с поворотными столами с зубчатой передачей;
• угол поворота (град): 360;
• разрешение (мкрад): 10…20;
• скорость вращения (об/сек): 6…10;
• непрерывный момент (Нм): 0,8…5,7.
