Системы линейного движения Thomson

Компания Thomson является пионером в разработке антифрикционных линейных приводов и в настоящее время занимает лидирующие мировые позиции в данном сегменте рынка.

Компании Thomson принадлежат бренды BSA, Neff, Tollo, Micron, Deltran и Cleveland и, начиная с 2002 года, когда Thomson стала частью корпорации Danaher Motion,  продукты линейного и механического движения Thomson представлены брендами Thomson,  Thomson BSA, Thomson Neff, Thomson Tollo, Micron, Deltran.

Линейные шарикоподшипники Thomson

Линейные шарикоподшипники для цилиндрических направляющих, отличающиеся малым трением, плавным, точным и прямолинейным движением.

Преимущества:

• самый широкий в отрасли выбор дюймовых и метрических моделей;
• внутренняя способность системы подшипников RoundRail Ball Bushing® противодействовать перекручиванию с небольшим увеличением нагрузки на компоненты подшипника;

Основные характеристики:

• Ø корпуса (мм): 3…50;
• несущая способность (Н): до 311501;
• макс. рабочая температура (°С): до 316;

Варианты исполнения:

• с открытыми или закрытыми подшипниками;
• с функцией самоустановки или без нее;
• коррозионно-стойкое гигиеническое исполнение;
• опции: нейлоновые шарики, смазываемое отверстие и др.;

Линейки:

• Super Smart
• Super
• Precision Steel
• Extra Precision Steel
• Miniature Instrument
• MultiTrac
• Die Set
• Extra Rigid
• RoundWay
• FluoroNyliner

Линейные системы с цилиндрическими направляющими Thomson

Предварительно собранные, готовые к установке устройства, обеспечивающие низкое трение, плавное и точное движение различных конфигураций нагрузок в широком диапазоне моментов.

Преимущества:

• внутренняя способность системы подшипников RoundRail Ball Bushing® противодействовать перекручиванию с небольшим увеличением нагрузки на компоненты подшипника;
• самоцентрирующаяся во всех направлениях конструкция обеспечивает очень плавное перемещение на поверхностях с более широкими допусками.

Основные характеристики:

• Ø вала (мм): 8…30;
• несущая способность (Н): до 62301;
• макс. рабочая температура (°С): до 316;

Варианты исполнения:

• с круглым или сдвоенным валом или двух-вального исполнения;
• различные варианты исполнения кареток;

Серии:

• 1BA
• 1CA
• 1DA
• 1NA
• 1PA
• 1VA
• 2CA
• 2DA

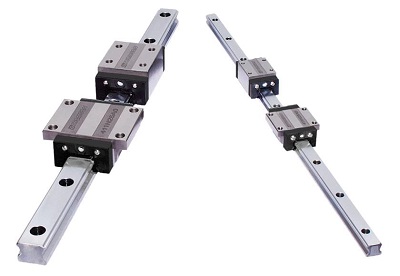

Линейные системы с профильными направляющими Thomson

Профильные системы на базе шариковых и роликовых линейных направляющих серий  500, 400, AccuMini, MicroGuide®, T, доступные в широком диапазоне размеров с различными вариантами исполнения направляющих и кареток.

Преимущества:

• исключительная прямолинейность движения и высокая надежность работы;
• высокая нагрузочная способность по статической, динамической нагрузке и моменту;

Основные характеристики:

• несущая способность (Н): до 295001;
• размер (мм): 7…55;
• длина рельса (м): до 6;

Серии:

• 400
• 500
• AccuMini
• MicroGuide

Шариковые винты Thomson

Винты для преобразования вращательного движения в линейное и наоборот. Отличаются очень низким коэффициентом трения и эффективностью, превышающей 90%.

Основные характеристики:

• Ø винта (мм): 4…80;
• осевая нагрузка (кН): до 381;

Серии:

• FH
• FK
• FSI
• KGF
• KGM
• PRM
• Precision
• Precision Plus
• RSI
• TSI
• ZG

Линейные актуаторы Thomson

Электрические линейные приводы последнего поколения с интегрированной обратной связью по положению и простым подключением к сети. Доступны версии в широком диапазоне длин хода, нагрузки, типов двигателя, обратной связи, напряжения питания и т.д.;

Основные характеристики:

• длина хода (мм): 0…1000;
• макс. динамическая  нагрузка (кН): до 15;
• скорость (мм/с): 5…75;

Серии:

• Electrak 050
• Electrak 1
• Electrak 10
• Electrak 2
• Electrak 205
• Electrak 5
• Electrak HD
• Electrak Throttle
• LA14
• LA24
• Max Jac
• PPA
• WhisperTrak

Прецизионные линейные актуаторы Thomson

Прецизионные линейные приводы предназначены для обеспечения высокой производительности в приложениях, требующих непрерывной работы. Они обеспечивают максимальную тягу и скорость любого электропривода и позволяют проектировать более компактные машины с максимальной производительностью.

Широкий выбор моделей по напряжению питания, длине хода, величине нагрузки и вариантов монтажа.

Преимущества:

• высокая нагрузочная способность;
• компактный дизайн;
• самая максимальная в отрасли длина хода;
• простая и надежная система RediMount ™ для установки собственного двигателя и вариантов настройки;

Основные характеристики:

• длина хода (мм): 0…2008;
• макс. динамическая  нагрузка (кН): до 60;
• скорость (мм/с): 0…960;

Серии:

• ECT
• PC
• T

Шаговые линейные актуаторы Thomson

Шаговые линейные актуаторы представляют собой сборку гибридного шагового двигателя и прецизионного ходового винта, объединенные между собой по технологии Taper-Lock, позволяющей при необходимости быстро отсоединить двигатель от винта.

Доступны в трех конфигурациях: с вращающимся винтом (MLS), вращающейся гайкой (MLN) и приводом (MLA).

Преимущества:

• увеличенная плотность крутящего момента и эффективность;
• малый уровень шума;

Основные характеристики:

• сила тяги (Н): 44…344;
• перемещение на оборот (мм): 0,00152…0,175;
• типоразмеры двигателя: NEMA 08… NEMA 17;

Серии:

• MLS
• MLN
• MLA

Системы линейного перемещения Thomson

Системы линейного перемещения, доступные в широком диапазоне типоразмеров, вариантов исполнения направляющей.

С шариковым винтом или ременным приводом, с большим спектром дополнительных опций и аксессуаров.

Рекомендуются к использованию в высокоскоростных и высокоточных приложениях, обеспечивая оптимальный баланс производительности, ресурса и стоимости.

Комплектация переходниками RediMount для монтажа двигателя.

Основные характеристики:

• повторяемость (мм): 0,01…0,1;
• длина хода (мм): 0…10161;
• перемещение на оборот (мм): 5…260;

Серии:

• MF
• MG
• MLSH
• MLSM
• WH
• WM
• WMZ
• WV

Лифтовые (подъемные) колонны Thomson

Высокопроизводительные и безопасные в эксплуатации подъемные колонны для медицинского оборудования и организации рабочих мест.

Преимущества:

• малый вес;
• простота установки;
• отсутствие необходимости в обслуживании;
• долговечность эксплуатации;

Основные характеристики:

• напряжение питания: 12 VDC, 24 VDC, 115 VAC;
• подъемное усилие (Н): 1600…6800;
• скорость подъема (мм/с): 6…37;
• макс. длина хода (мм): 601;

Серии:

• DMA
• DMD
• LC

Редукторы Thomson

Редукторы Thomson выпускаются под брендом Micron® TRUE Planetary и идеально подходят для высокоточных систем управления движением, требующих высокого отношения крутящего момента к объему, высокой жесткости на кручение, бесшумной работы и малого люфта.

Преимущества:

• самосмазывание;
• комплектация переходниками RediMount для монтажа двигателя;
• высокая радиальная грузоподъемность.

Основные характеристики:

• люфт (арк-минута): 4…15;
• макс. момент (Нм): до 5525;
• размеры корпуса (мм): 40…220;
• передаточное отношение: от 1:1 до 1:500;
• выходной вал: одиночный, сдвоенный, полый;

Линейки:

• ValueTRUE
• DuraTRUE
• UltraTRUE
• EverTRUE
• XTRUE
• AquaTRUE
• NemaTRUE

Фрикционные тормоза Thomson

Электромагнитные пружинные тормоза или тормоза с постоянным магнитом обеспечивают остановку и удержание двигателя с нагрузкой при включении или выключении питания.

Активные и пассивные модели предлагаются в различных механических и электрических конфигурациях.

Основные характеристики:

• напряжение питания: 12/24/48/90/190 VDC;
• диаметр отверстия (мм): 3…60;
• статический момент  (Нм): до 351;
• типоразмер: 13….85;

Серии:

• FSB
• MBF
• MBRP
• PMB
• RAB
• SB.
